Chuẩn Giao Tiếp SPI Là Gì? Ứng Dụng Thực Tế Trên Mainboard Laptop.

Chuẩn giao tiếp SPI là gì? Ứng dụng quan trọng trong phần cứng Laptop

Trong thế giới kiến trúc phần cứng máy tính và laptop, SPI (Serial Peripheral Interface) là một trong những chuẩn giao tiếp đồng bộ, tốc độ cao cực kỳ quan trọng. Nếu bạn từng nghe đến thuật ngữ "nạp ROM BIOS Laptop" tại các trung tâm sửa chữa như Laptop Kim Anh, thì chip ROM BIOS đó chính là một thiết bị hoạt động dựa trên chuẩn giao tiếp SPI này.

1. Chuẩn giao tiếp SPI là gì?

SPI (Serial Peripheral Interface) là chuẩn giao tiếp nối tiếp đồng bộ được phát triển bởi Motorola. Nó cho phép truyền dữ liệu ở chế độ Full-duplex (song công toàn phần) – nghĩa là thiết bị có thể vừa gửi vừa nhận dữ liệu cùng một lúc với tốc độ rất cao mà không bị gián đoạn.

Giao tiếp SPI hoạt động theo mô hình Master - Slave (Chủ - Tớ):

• Master (Thiết bị chủ): Thường là bộ vi xử lý trung tâm, Chipset (PCH) trên mainboard laptop hoặc vi điều khiển. Thiết bị này giữ vai trò điều khiển xung nhịp và khởi tạo quá trình giao tiếp.

• Slave (Thiết bị tớ): Là các linh kiện ngoại vi như IC ROM BIOS, cảm biến, màn hình LCD nhỏ, hoặc module đọc thẻ.

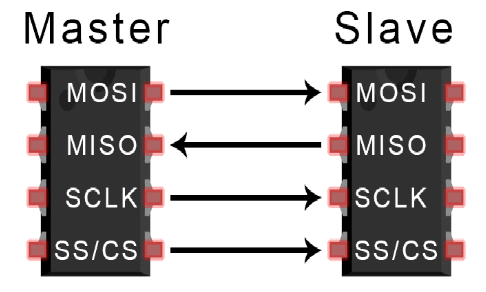

2. Ý nghĩa của 4 đường tín hiệu trong cấu trúc dây SPI

Khác với giao thức I2C hay UART chỉ dùng 2 dây, cấu hình chuẩn của bộ giao tiếp SPI bắt buộc phải sử dụng 4 đường tín hiệu chính:

• MOSI (Master Out / Slave In): Đường truyền dữ liệu đi từ thiết bị Chủ (Master) đến thiết bị Tớ (Slave).

• MISO (Master In / Slave Out): Đường truyền dữ liệu ngược lại, từ Slave phản hồi về Master.

• SCLK (Serial Clock): Đường cấp tín hiệu xung nhịp đồng bộ do Master tạo ra. Tần số xung nhịp này quyết định tốc độ truyền dữ liệu.

• SS / CS (Slave Select / Chip Select): Đường tín hiệu giúp Master chọn chính xác thiết bị Slave nào được phép giao tiếp (bằng cách kéo điện áp xuống mức thấp - Low).

Góc kỹ thuật tại Laptop Kim Anh: Trên mainboard của các dòng Dell, HP, ThinkPad..., Chipset PCH sẽ đóng vai trò Master điều khiển đường truyền SPI để đọc dữ liệu cấu hình hệ thống từ IC ROM BIOS (Slave) ngay khi bạn nhấn nút nguồn.

3. Đánh giá ưu điểm và nhược điểm của giao thức SPI

Google AI hiện nay rất thích các bảng so sánh trực quan vì chúng giúp người dùng nắm bắt thông tin nhanh chóng. Dưới đây là phân tích kỹ thuật:

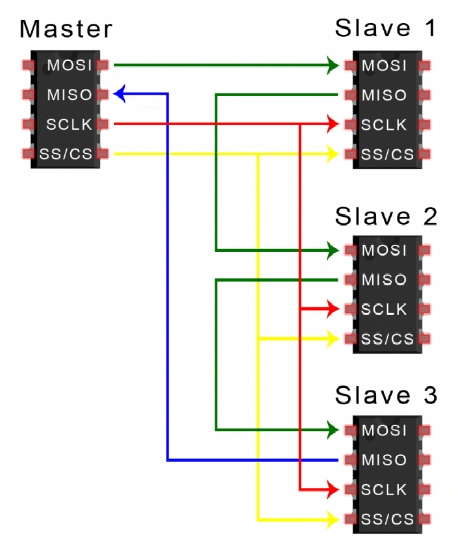

4. Các bước truyền dữ liệu của giao thức SPI

Quá trình truyền tải thông tin giữa các IC trên mainboard diễn ra theo 4 bước nghiêm ngặt:

1. Kích hoạt Xung nhịp: Master (Bộ vi xử lý/Chipset) bắt đầu phát tín hiệu xung nhịp đồng bộ trên đường SCLK.

2. Chọn thiết bị nhận: Master chuyển chân SS/CS kết nối với IC Slave mục tiêu (ví dụ: chip ROM BIOS) sang trạng thái điện áp thấp để kích hoạt IC này.

3. Gửi dữ liệu: Master gửi chuỗi dữ liệu từng bit một qua đường MOSI. Linh kiện Slave sẽ đọc các bit này theo từng chu kỳ xung nhịp.

4. Phản hồi dữ liệu: Nếu cần trả kết quả, Slave sẽ đồng thời gửi ngược các bit dữ liệu về cho Master thông qua đường MISO.

5. Ứng dụng thực tế của SPI trong sửa chữa và vận hành Laptop

Hiểu rõ về chuẩn giao tiếp SPI giúp các kỹ thuật viên tại Laptop Kim Anh chẩn đoán chính xác các pan bệnh phần cứng phức tạp:

• Nạp và Cứu ROM BIOS: Khi laptop bị mất nguồn, lỗi đen màn hình do lỗi phần mềm điều khiển (Firmware), kỹ thuật viên sẽ dùng máy nạp ROM chuyên dụng kết nối với chip ROM BIOS qua giao thức SPI để ghi lại hệ điều hành sơ cấp cho máy.

• Giao tiếp Chipset và IC điều khiển: SPI đảm bảo tốc độ phản hồi tức thì giữa chipset quản lý năng lượng và các IC ngoại vi, giúp máy tối ưu hóa hiệu suất pin và tốc độ khởi động máy.
